Як працюють камери відеоспостереження, критерії вибору відеокамер.
Пошукавши в мережі інформацію про вибір камер для систем відеоспостереження нам попалися тільки стародавні статті із застарілою інформацією, в яких часто йде міркування про те, яку камеру вибрати - кольорову або чорно-білу, аналогову або цифрову. Вже давним давно не випускаються чорно-білі камери, а з кінця 2015 року практично перестали виробляти стандартні аналогові камери. Тому ми вирішили написати статтю про те, як потрібно вибирати камеру відеоспостереження в 2017 році. Вдумливе прочитання цього матеріалу займе у вас не більше 15-20 хвилин, але він допоможе вам вникнути в саму суть теми і дасть можливість самостійно зробити правильний вибір потрібного вам обладнання.
Отже, в наш час випускаються тільки кольорові відеокамери і тільки з HD дозволом. Навіть аналогові камери зараз мають дозвіл HD (720p або 960p) і FULL HD (1080p).
,У 2017 році в продаж надійшли 3-х, 4-х, і навіть 5 мегапіксельні аналогові відеокамери. Сучасні аналогові відеокамери зараз виробляються в трьох форматах HD-TVI, HD-CVI і AHD. Якщо бути чесним, відкинути всі маркетингові хитрощі виробників, то формати ці рівнозначні і практично не мають переваг один перед іншим. Просто були вони розроблені різними виробниками камер відеоспостереження:
- TVI - Hikvision,
- CVI - Dahua,
- AHD - відкритий формат
У форматі AHD випускають обладнання багато китайських виробників. З'явилася інформація, що в цьому форматі планує випуск камер корейська компанія Samsung. Дискусію про ці формати і їх перспективи можете почитати тут. Сигнал з сучасних HD камер передається по коаксіальному кабелю на відстань до 500м.
Ціни на камери всіх трьох форматів приблизно рівні, хіба що камери AHD трохи дешевше, тому що їх випускають всі, кому не лінь, в тому числі і численні китайські заводики без роду і племені. І завозяться вони сюди під «брендами».
Кількість останніх в рази перевищує кількість реальних виробників. Ціни на HD камери відеоспостереження з роздільною здатністю 1280х720 (1 Мп) можна порівняти з цінами на стандартні аналогові камери з роздільною здатністю 720х576 (0.4Мп), тому останні і перестали випускати.
Це створило певні труднощі, тому що старі відеореєстратори і комп'ютерні плати відео захвату не підтримують камери нових HD форматів. Тому зараз у продажу з'явилися гібридні HD відеокамери, які можна перемкнути в звичайний аналоговий режим.
Якщо ви шукайте камери для свого старого відеореєстратора, то дивіться в їхній бік. Надалі, коли ви зміните свій реєстратор, Ви зможете перемкнути ці камери в HD режим і отримувати з них зображення з високою роздільною здатністю. Тут слід зауважити, що нові HD відеореєстратори можуть працювати в гібридному режимі і вміють записувати старі аналогові відеокамери.
А взагалі така велика кількість нових форматів створила певні труднощі в сучасному світі відеоспостереження, тому що всі вони не сумісні між собою і виробник кожного формату тягне ковдру на свій бік. Тут пригадується ера, коли формати DVD-R і DVD + R були не сумісні і це створювало проблеми споживачеві.
Будемо сподіватися, що все це також тимчасово і в найближчому майбутньому ми прийдемо до єдиного аналогового HD формату.
Отже, переходимо до основного питання нашої статті:
яку ж камеру відеоспостереження нам вибрати? Відповідь очевидна: все залежить від ваших завдань і бюджету. Одна справа, коли вам потрібен загальний огляд на території, інша - коли потрібно розрізняти номера автомобілів на відстані 30 метрів. Тут важливо усвідомити:
одна і та ж камера обидві ці завдання вирішити не може! У першому випадку потрібен широкий кут огляду, в другому - потужний об'єктив з довгим фокусом, тобто вузьким кутом огляду. Дуже багато хто має таке помилкову, але стійку думку, що чим більше мегапікселів, тим краще камера показує.
І що підвищуючи дозвіл до 3-5 і вище мегапікселів можна і при широкому куті огляду розрізняти обличчя людей і номери автомобілів на відстані більше 30 метрів. Зовсім недавно ми розвінчали цей міф. Збільшення дозволу вище 2МП дає мізерне поліпшення деталізації.
Перейдемо безпосередньо до вибору ПОТРІБНОЇ НАМ КАМЕРИ ВІДЕОСПОСТЕРЕЖЕННЯ
1.0 Мп

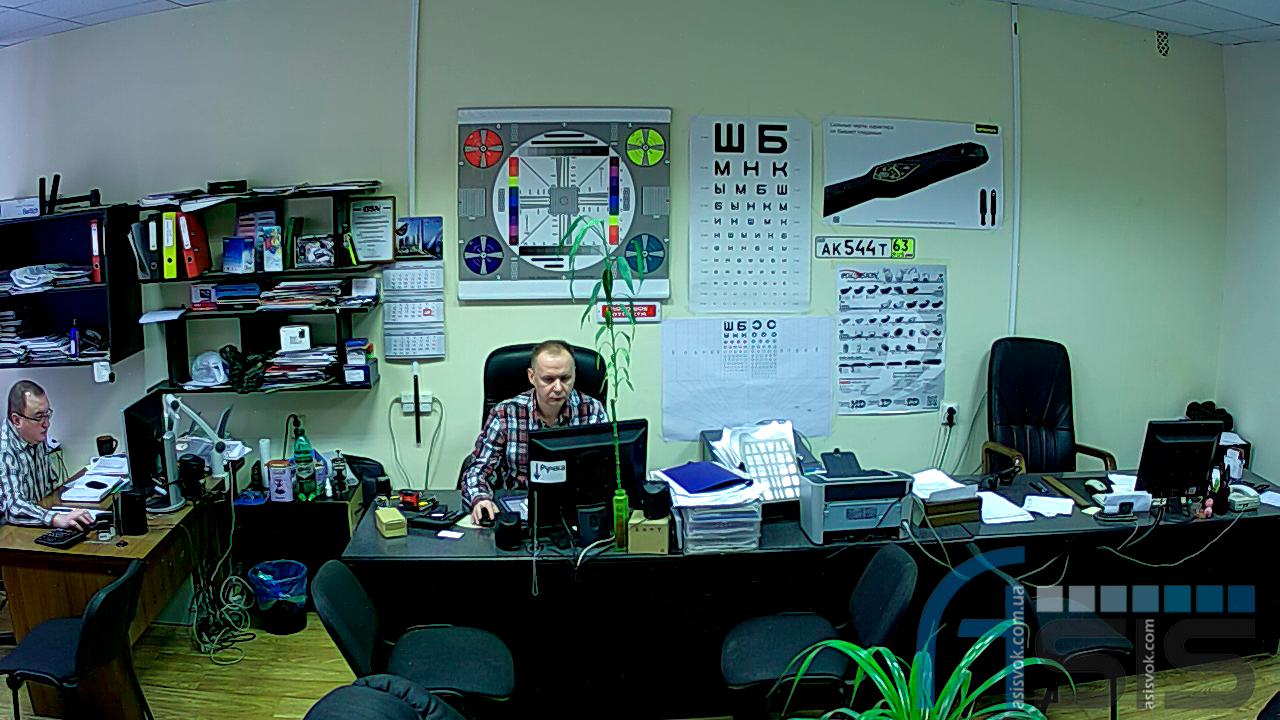

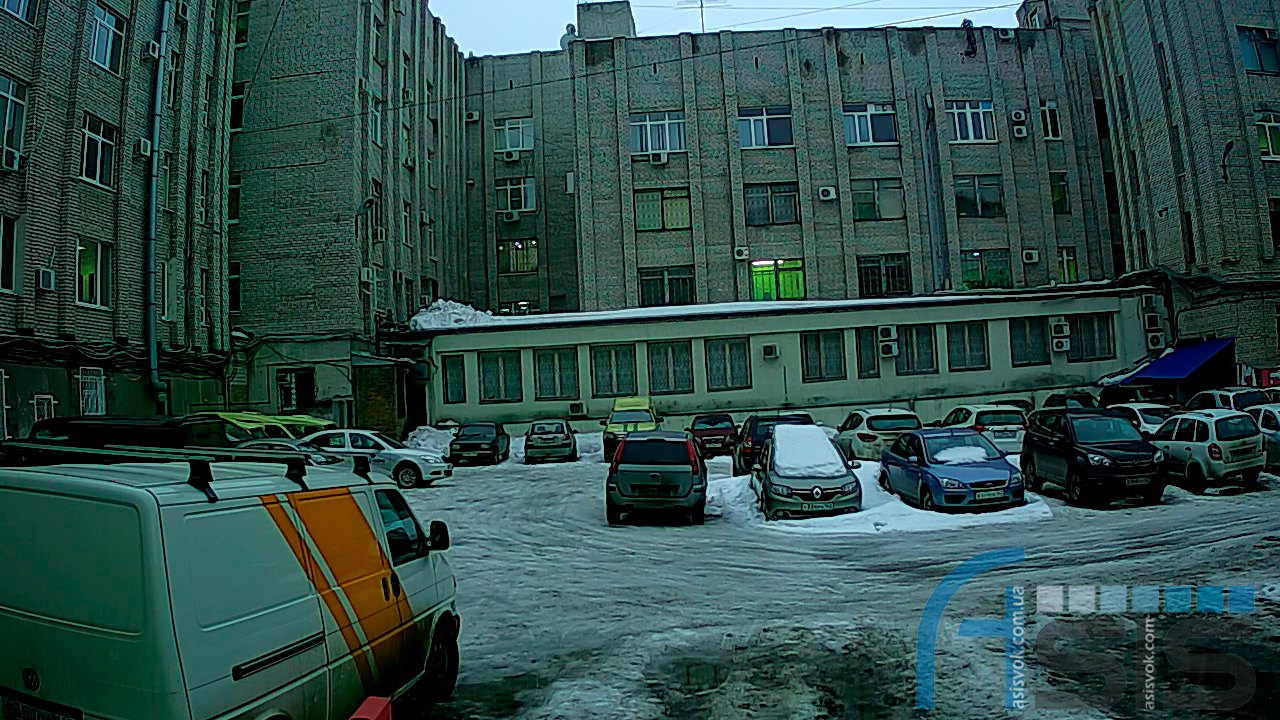

Нижній сегмент займають камери з матрицею 1/4 дюйма і роздільною здатністю 1280х720 пікселів. Як показують такі камери можна побачити на цих картинках:
Камери зі стандартним об'єктивом 3,6 мм матимуть кут огляду по горизонталі близько 50 градусів, з об'єктивом 2,8 мм - близько 60. Майте на увазі, що більшість виробників, так і що гріха таїти - продавців заявляють більш широкий кут огляду або вказують кут огляду по діагоналі, не кажучи про це. Ми ж називаємо вам реальні цифри, грунтуючись на цих даних і власному багаторічному досвіді. Купивши камеру з варіофокальним об'єктивом, ви можете виставити необхідний вам кут огляду. Найчастіше зустрічаються камери з об'єктивом 2.8-12 мм, який дозволить вам регулювати кут огляду від 15 ° до 60 ° по горизонту.
Багато хто помилково вважає, що чим ширше кут огляду, тим краще. Однак врахуйте, що при цьому ви будете мати гіршу деталізацію віддалених об'єктів. Що толку в широкому куті огляду, якщо в результаті на відстані 10м ви не зможете розрізнити обличчя людини?
Тут потрібно шукати компроміс між кутом і необхідної дальністю розпізнавання.
Переглянети тест камер з фіксованим або варіофокальним об'єктивом можливо прямо на місці (наша компанія надає таку можливість)протестувавши їх в реальних умовах ми допоможемо Вам визначитись - чи достатньо Вам камери з фіксованим об'єктивом (вони дешевше) або потрібно ставити камери з варіофокальним об'єктивом, зменшувати кут огляду, щоб бачити далі, а необхідну область спостереження перекривати , збільшуючи кількість камер.
1,3 Мп

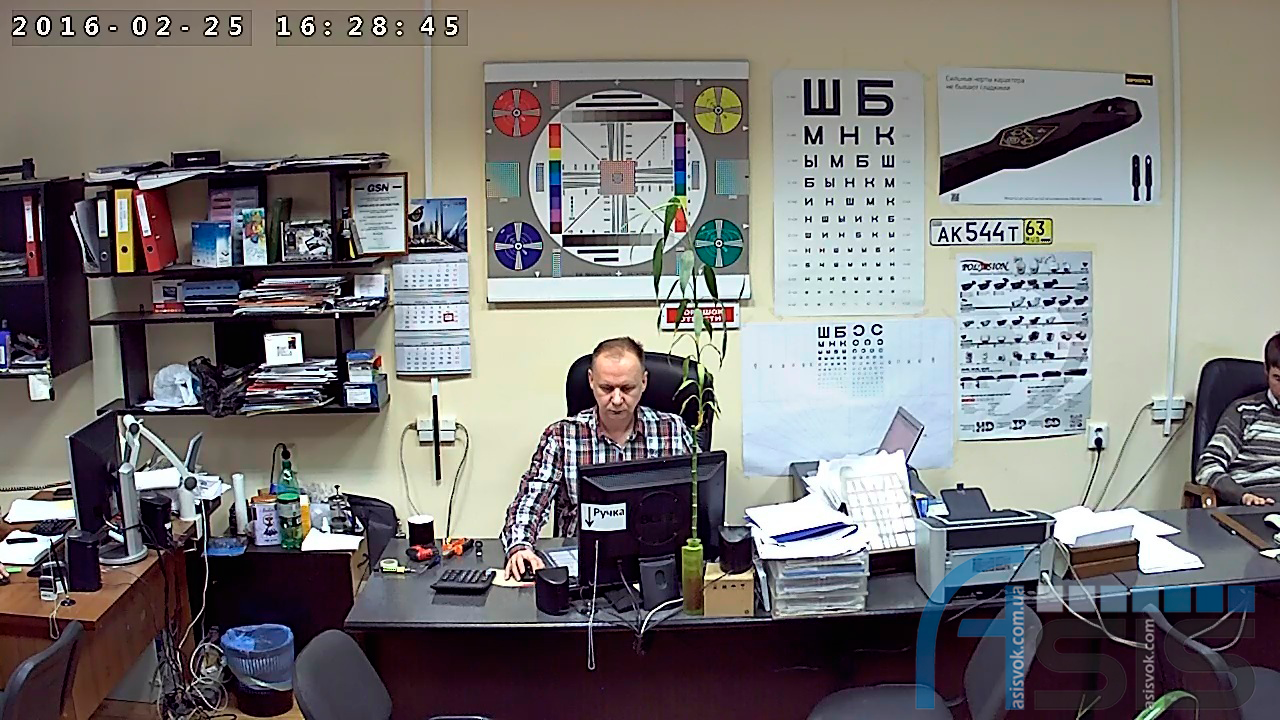

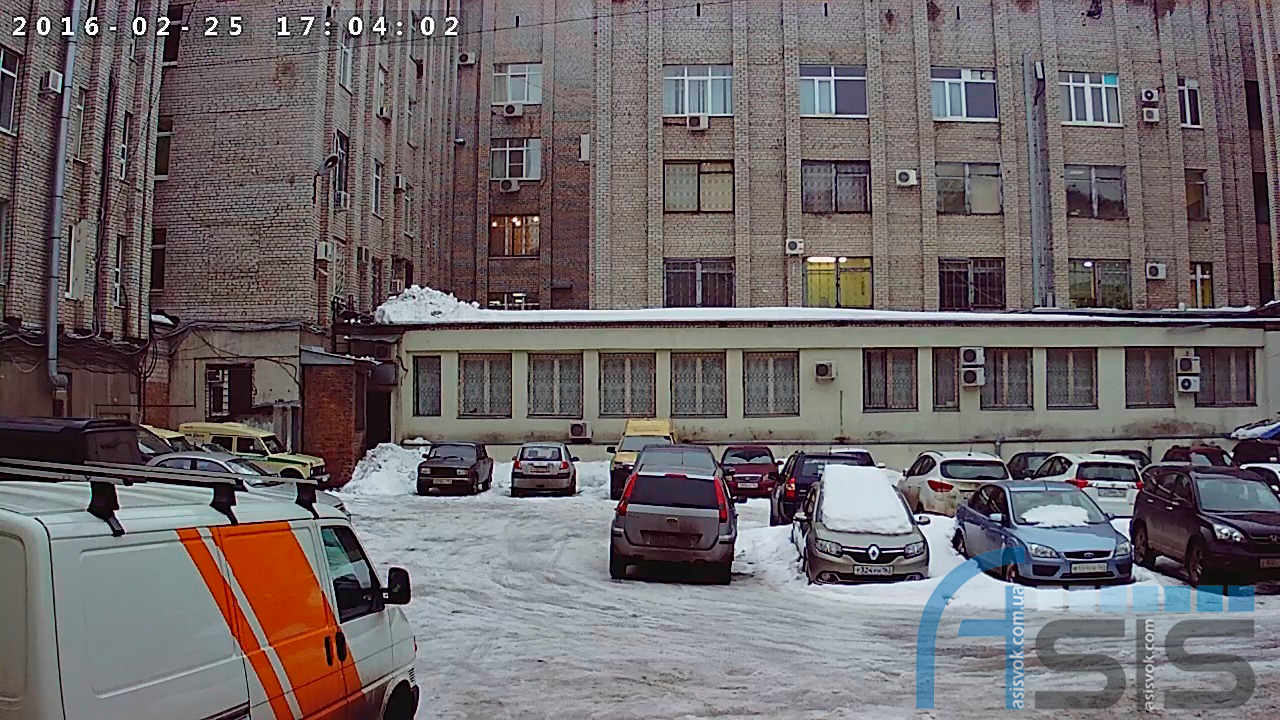

На півголови вище стоять камери з матрицею 1/3 'і здатністю 1280х960 пікселів (1,3 Мп). За рахунок більшого фізичного розміру матриці у них і чутливість в темний час доби краще і кут огляду вище, як по горизонталі, і особливо по вертикалі, тому що співвідношення сторін у них 4:3, а не 16:9, як у попередніх. Це важливо для камер, які дивляться вниз під кутом, тому що у них буде менше мертвих зон як під самою камерою, так і далеко від неї. Ось приклади кадрів камер з матрицею 1,3 Мп в тих же умовах:
Деталізація практично на тому ж рівні, що і у мегапіксельних камер, але кут огляду ширше і інформації з кадру ми маємо значно більше. При тому ж об'єктиві в 3,6 мм кут огляду складе близько 70 °. У об'єктива 2,8мм - близько 80 °.
2.0 Мп
2 МП пристрою з роздільною здатністю FULL HD (1920x1080px). Так, так, так, ось і дожили ми до того століття, коли аналог майже наздогнав цифру і має такий же дозвіл кадру. На камерах з такими матрицями ми отримаємо ще кращу деталізацію і ще кращий кут огляду. На матриці 1 / 2.8 'об'єктив 3,6 мм дасть кут 80 градусів, об'єктив 2,8 - більше 90 градусів.
Тобто поставивши таку камеру в кут кімнати, ви будете мати повний огляд приміщення. Є звичайно камери з об'єктивом fish eye (риб'яче око) і мають вони кут огляду близько 180 градусів.
Але що побачите ви на такому кадрі? Там все буде круглим. Ось як виглядає кадр з камери з кутом огляду близьким до 180 градусів:

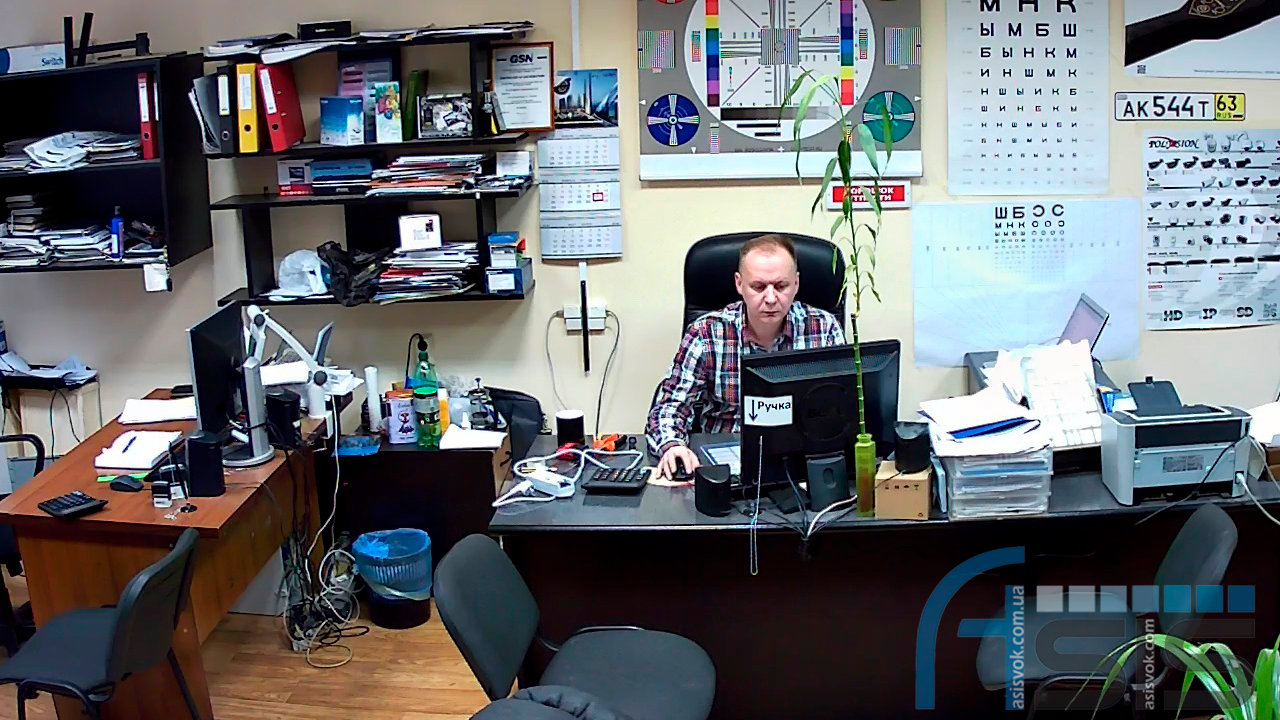

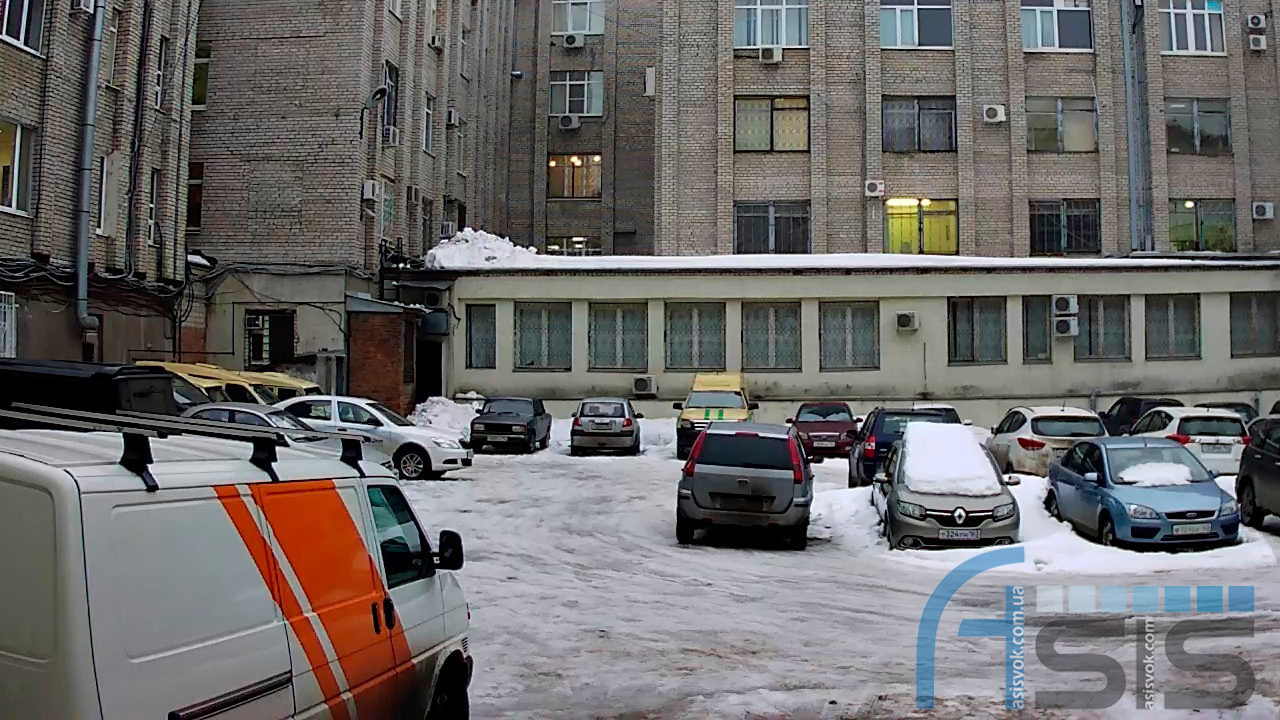

До речі, тут необхідно відзначити, що зараз всі вуличні і більшість внутрішніх камер йдуть з ІК підсвічуванням, яка забезпечує спостереження в повній темряві. Ось як показують 2МП камери з фіксованим об'єктивом 3,6 мм:
Деталізація значно краща і при цьому кут огляду ще більший. Тобто кадр нам дає ще більше інформації. Але тут знову ми маємо кадр із співвідношенням сторін 16:9, і кут огляду по вертикалі отримуємо менше, ніж у 1,3 Мп камер. Це потрібно враховувати при виборі відеокамер на свій об'єкт.
Все вищеперечислене відноситься і до IP камер з однією лише різницею, що сигнал там передається в цифровому вигляді по кабелю UTP (в народі - «кручена пара»). Коштують IP камери, дорожче аналогових тому що мають в своєму складі веб-сервер, міні комп'ютер, який може дозволити обходитися без відеореєстратора і зберігати архів на внутрішню карту пам'яті, комп'ютер без додаткових плат відео захоплення або в «облако» - віддалені сервера через Інтернет. Крім того у IP камер може бути вбудований аудіо тракт і модуль PoE, який дозволяє використовувати один кабель для передачі сигналу і живлення камери. Але ці модулі ще більше підвищують вартість цифрових відеокамер. Давайте наостанок розглянемо переваги і недоліки IP камер.
Переваги IP камер:
- Вбудований або можливість підключити до камери мікрофон (не у всіх моделях)
- Живлення, відео та аудіо можуть передаватися по одному кабелю (якщо є функція PoE)
- Сигнали з декількох камер можуть передаватися по одному кабелю (через комутатор)
- Можливість запису на вбудовану карту пам'яті або в "облако"
- По оптичному кабелю можна передавати сигнал на кілька кілометрів
- Можливість бездротової передачі сигналу по WI-FI.
Недоліки IP камер:
- Більш висока ціна
- Максимальна довжина кабелю 100 метрів
- Затримка передачі відео на монітор на 2-3 секунди
- Періодичні зависання і пригальмовування, часто просто незрозумілі
- Складність в налаштуванні для недосвідченого користувача
- Несумісність відеокамер і реєстраторів різних виробників
Хоча, з появою різних HD форматів, останній недолік зараз можна віднести і до аналогових камер. А з появою стандарту ONVIF у IP камер ця несумісність зустрічається все рідше і рідше.
Яку камеру відеоспостереження вибрати для вашого об'єкта - вирішувати вам. Бажано це зробити практичним шляхом. Головне не гнатися бездумно за мегапікселямі, збільшуючи бюджет своєї системи, не отримуючи при цьому практичного поліпшення інформаційної складової вашого відеоархіву.
Якщо на об'єкті потрібно мати кілька відеокамер, то швидше за все правильним рішенням буде поєднання камер з різними параметрами, бо всюди є більш-менш відповідальні місця.
