З чого складається система відеоспостереження!
Задумалися встановити систему відеоспостереження?
Безліч різних камер спостереження оточують нас всюди. Доводиться бачити їх на вулиці, спостерігають за рухом автомобілів або на будівлях мабанків і офісів, де вони стежать за всіма відвідувачами і просто перехожими. У магазинах і торгових центрах камери відеоспостереження допомагають запобігти крадіжкам або знайти злодюжок. У приватному будинку допомагає зафіксувати всі події і запобігти спробам злому. Завдяки новим цифровим технологіям і мережі Інтернет, відеоспостереження тепер не знає кордонів.
Можливості передачі відеосигналу на відстані тепер просто вражають. На екрані свого мобільного ви зможете побачити, що діється перед камерами будинку, перебуваючи при цьому у відрядженні. Можливості систем відеоспостереження колосальні, і ми, як прості перехожі, які бачимо всього лише тільки камери, можемо і не здогадуватися, з чого складається система відеоспостереження. Для того, щоб, в кінцевому рахунку, можна було подивитися на екрані телевізора, що у вас діється за дверима або парканом, одних тільки камер недостатньо. Як і будь-яка інженерна система - система відеоспостереження складається з окремих пристроїв, які виконують свої функції. Зараз же зупинимося на кожних елементах окремо:

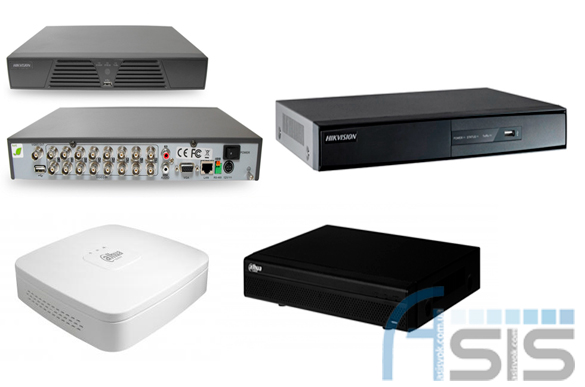

Відеореєстратор.
Головним пристроєм системи відеоспостереження можна назвати відеореєстратор. Це спеціальний відеомагнітофон, до якого підключаються відеокамери, пристрої управління, виконавчі пристрої і різні датчики. Запис зображення проводиться на жорсткий диск. Від ємності цього диска залежить кількість можливих днів для запису. Зазвичай період записи становить від 5 до 21 дня. Записувати зображення з камер можна постійно 24 години на добу або за розкладом або детекції руху. Відеореєстратор можна підключити в локальну комп'ютерну мережу або мережу Інтернет, за допомогою роз'єму Ethernet.
На відеореєстраторові є панель управління відтворенням і пошуку записаної інформації. Для зручності передбачені пульти дистанційного керування або USB мишки.

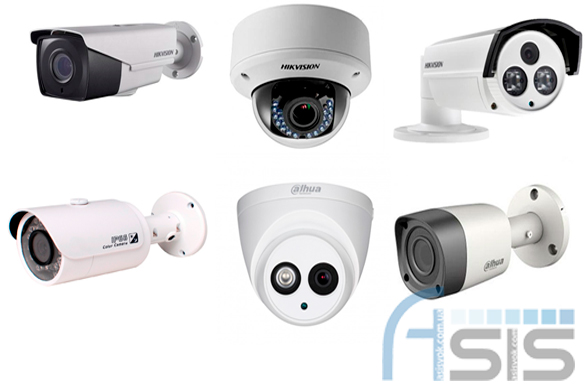

Камери спостереження.
Важливим елементом системи відеоспостереження є камери спостереження. Вони показують кольорове або чорно-біле зображення в нічний час. Вони відрізняються між собою конструктивним виконанням. Є камери, які призначені для роботи тільки при кімнатних температурах і відповідно - для установки усередині приміщення. А є вуличні камери, які встановлюють зовні і вони призначені для цілодобової роботи під дощем, снігом або сонцем. Для роботи в темний час доби випускають камери з ІК підсвічуванням. Існує безліч камер різного виконання - від міні до великих роботизованих камер різного кольору і дизайну.
Однак їх слід розділяти на аналогові і цифрові (IP камери). Аналогові - це поширені камери, які на сьогоднішній день нке уступають по якості зображення цифровим камерам і вже становить 5Мп. 2592х1520 пікселів . IP камери дозволяють підключати їх в комп'ютерну мережу і передавати зображення з високою роздільною здатністю що в професійних камерах становить 6 Mп. 3072х2048 пікселів і навіть зустрічаються 12 мегапіксельні камери.

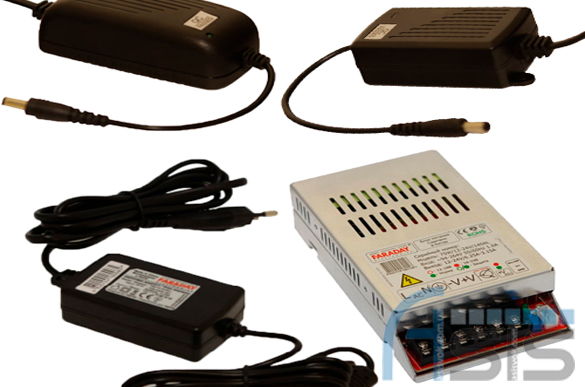

Джерела живлення для системи відеоспостереження.
Для того, щоб камера почала показувати зображення необхідно подати на неї живлення за допомогою спеціальних блоків живлення для відеоспостереження. Вони можуть бути як змінного, так і постійного струму, різного навантаження і конструктивного виконання. Існують трансформаторні і імпульсні блоки живлення, безперебійні блоки живлення з акумуляторною батареєю. Визначають тип і характеристики блоків живлення безпосередньо для підключення до певних моделей відеокамер. Багато в чому вибрати правильний блок живлення важливо для того, щоб уникнути проблем з перешкодами на екрані монітора і для захисту системи відеоспостереження від стрибків напруги.

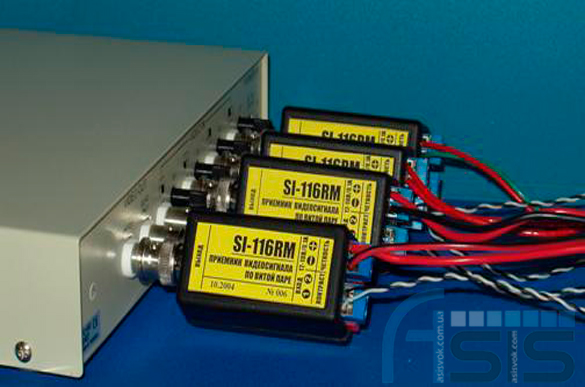

Приймачі і передавачі відеосигналу по витій парі.
За допомогою коаксіального (телевізійного) кабелю камеру можна підключити на відстані до 500 метрів. Але цей кабель схильний до різних перешкод. І чим більше відстані, тим більша ймовірність спотворення зображення. Також на більшій довжині погіршуються характеристики кабелю для передачі відеосигналу. Тому на великі відстані використовують приймачі і передавачі відеосигналу по витій парі. З боку камери ставиться передавач, а з боку відеореєстратора - приймач. За допомогою таких пристроїв можна організувати відеоспостереження від 100 до 3000 м без втрати якості. В одному кабелі по різних парах можна передати від 4-х до 100 відеосигналів з різних камер спостереження.

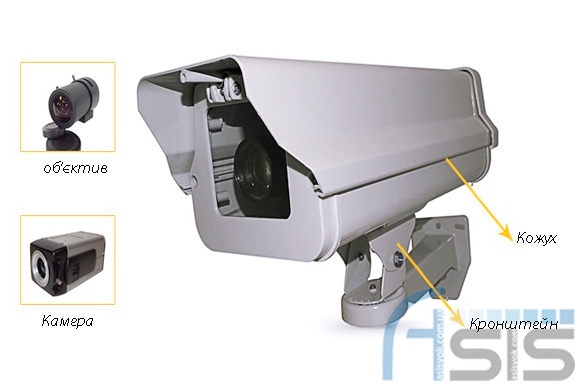

Кожухи і кронштейни.
Для встановлення і монтажу камер на вулиці існують герметичні кожухи і кронштейни. При використанні в низьких температурах використовують нагрівальні елементи, при високих температурах - систему охолодження. Щоб уникнути шкідництва пропонуються антивандальні гермокожух. За допомогою кронштейнів можна кріпити відеокамеру як на стелю, так і на стіну або в кут. Щоправда це вже рідкість, сучасні камери вже обладнанні стаціонарним кожухом, що відповідає всім вимогам стабільної роботи в суворих умовах.

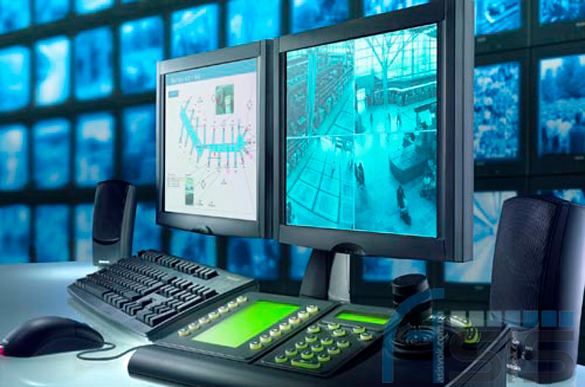

Монітори.
Професійні системи відеоспостереження на увазі цілодобову роботу устаткування. На відміну від побутових моніторів або телевізорів, професійні монітори відеоспостереження працюють 24 години на добу. Адже вони є важливими елементами в системі, можна сказати «очима». Оператор постійно дивиться на монітор, тому від якості зображення страждає в першу чергу його зір. Професійні монітори спеціально розроблені з урахуванням всіх вимог для надійної системи безпеки.

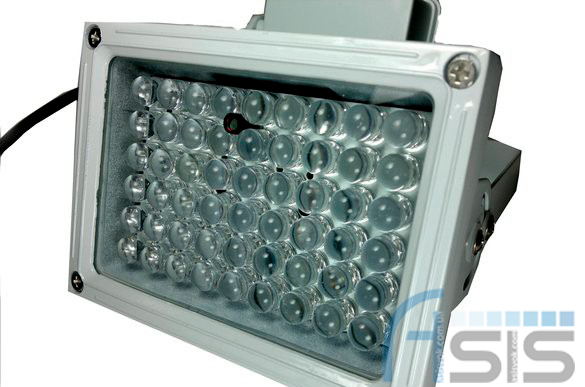

ІК прожектори.
Сучасні вуличні камери випускаються з вбудованою ІЧ підсвічуванням. Завдяки інфрачервоним світлотодіодам практично невидиме людському оку зображення фіксується чутливою електронікою відеокамери. Ці світлодіоди, в залежності від потужності, можуть світити променем на 10-100 м. Коли необхідно організувати освітлення в невидимому ІК діапазоні для вирішення різних завдань, то використовують окремі пристрої - ІК прожектори. Зазвичай вони кріпляться поруч з камерою і «підсвічують» зону спостереження. Чим більше потужність світлодіодів, тим далі і ширше можна організувати освітлення.

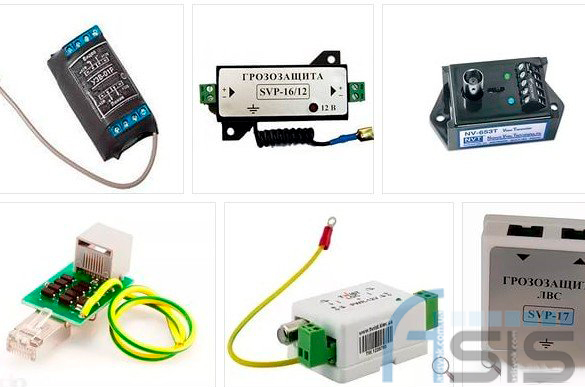

Пристрої захисту відеокамер і відеореєстратора
В першу чергу захист необхідний там, де є ймовірність попадання блискавки. Адже не секрет, що в таких випадках сильно страждає різне електрообладнання. Встановлені на вулиці відеокамери не є винятком. Тому в розрив коаксіального кабелю або кручений пари ставиться пристрій грозозахисту (захисту від перенапруги). Для захисту ланцюгів управління RS485 в роботизованих камерах використовуються свої пристрої захисту. Щоб прибрати перешкоди різного роду, застосовуються гальванічна розв'язка або пристрої, що захищають відеосигнал від таких перешкод.

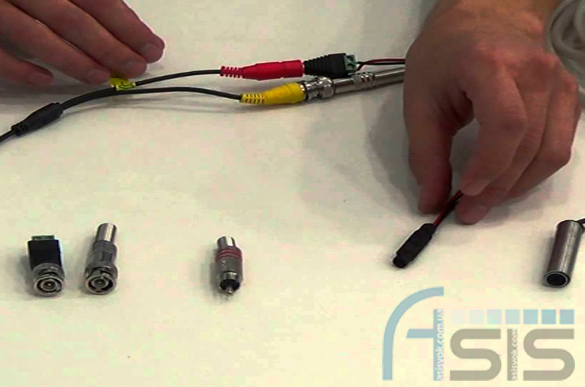

Кабель та роз'єми для відеоспостереження.
Для підключення камери до відеореєстратора можна використовувати або коаксіальний кабель, або виту пару. Деякі фахівці, з метою економії коштів і часу, використовують звичайний мідний або сталевий кабель, що є неправильним підключенням. Ми згодні, що така система може показувати зображення. Але при збігу певних факторів зображення може пропадати, блимати, втратити різкість або мати «флакон» перешкод різного роду, які деформують зображення. Тому не рекомендуємо використовувати будь-яку іншу кабель для відеоспостереження.
Для живлення камер можна використовувати будь-який кабель, враховуючи перетин жили, довжину, напруга і споживану потужність пристроїв, зовнішню або внутрішню прокладку. Кабелю необхідно використовувати разом з металорукавом, пластиковою гофрованою трубкою, пластиковими коробами або трубами. Для підключення застосовуються BNC або RCA роз'єми. Тепер Ви знаєте, з чого складається система відеоспостереження. Можна самостійно підібрати окремо всі пристрої і, при наявності часу, встановити відеоспостереження своїми руками. А можна замовити монтаж і установку відеоспостереження у фахівців, які дадуть відповідь на всі ваші запитання, допоможуть підібрати обладнання під ваші вимоги, все змонтувати, підключити і налаштувати. На сьогодні існує безліч виробників з різною якістю обладнання. Більшість якого ми самостійно вже протестували, і виділили найкращі по критерію ціна -якість.
